Géométrie et charges
La figure ci-dessous montre schématiquement la géométrie et les charges agissant sur deux spécimens (S1 et S2) en béton armé soumis à une charge horizontale Fh et à une charge verticale Fv.
Les résultats d’essais sont tirés de J. Maier et B. Thürlimann, 'Bruchversuche an Stahlbetonscheiben, Institut für Baustatik und Konstruktion ETH Zürich, Bericht Nr. 8003-1, 1985.
 |

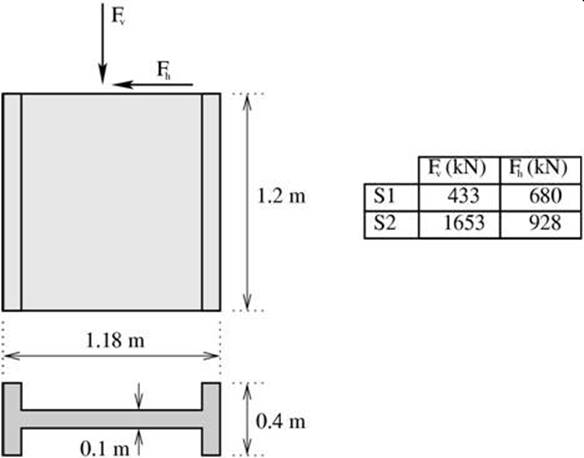

Schéma des spéciments S1 et S2
Les pages qui suivent montent :
- ä gauche, une simulation du comportement du béton au moyen de l’applet jconc ou, si jconc n’est pas disponible, une image représentative des résultats
- au milieu, une photo de l’élément avec la fissuration à un haut niveau de charge
- à droite, une photo de l’élément après rupture
