Introduction des charges en haut de la poutre-cloison

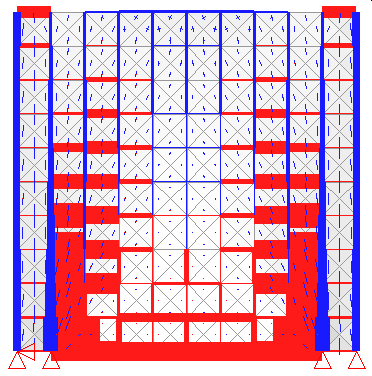

Simulation numérique du comportement Ceci est une image montrant les contraintes car vous n’êtes pas connecté ou votre navigateur ne permet pas d’afficher l’applet jconc

Fissuration à la fin de l’essai

Paramètres de l’essai :

• Beton: f_c = 34 MPa

• Acier: f_y = 428 MPa

• E_s = 210'000 MPa

• Mode de rupture : Rupture du béton sous l'appui sous une contrainte de 40 MPa

• Charge ultime : 1.2 MN
