Introduction d’un effort de traction

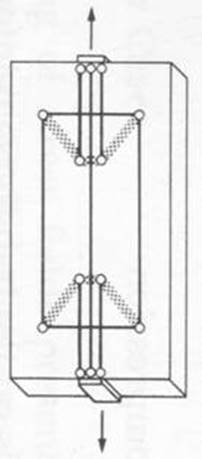

Etudions maintenant le comportement d’un élément en béton soumis à l’introduction locale d’efforts de traction. La figure ci-dessous montre le modèle de bielles-et-tirants correspondant, qui est plus compliqué que celui pour la compression, et qui nécessite la présence d’une armature longitudinale (pour la reprise de l’effort de traction) et transversale (pour diffuser l’effort sur la largeur de l’élément).

L'applet ci-dessous montre un tirant en béton armé avec trois barres d'armature verticales qui s’étendent d'une extrémité à l’autre de l’élément ainsi que deux barres transversales placées à différentes hauteurs.

SIMULATION	MODÈLE MÉCANIQUE

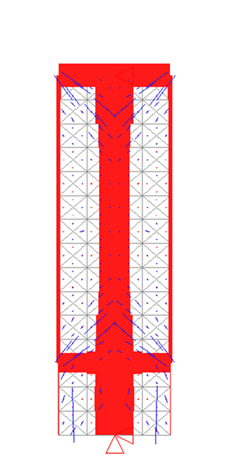

Contraintes calculées par jconc Ceci est une image montrant les contraintes car vous n’êtes pas connecté ou votre navigateur ne permet pas d’afficher l’applet jconc	Bielles-et-tirants

Les dessins de champs de contraintes sont tirés de Design of concrete structures with stress fields A. Muttoni, J. Schwartz and B. Thürlimann, Birkhäuser Verlag, 1997

Questions

• Quelle est l’influence de la position de l'armature transversale sur la déformée ?

• Et sur les contraintes dans les armatures longitudinales ?

• Où faut-il placer l’armature transversale pour que toute l'armature verticale soit active ?

• Quel est l’effet des bielles de compression engendrées dans le béton par les forces dans les barres verticales ?

• Comment appelle-t-on le phénomène physique qui permet le transfert de forces d’une barre à l’autre ?

• Quel est l’effet sur les bielles dans le béton de la rigidité des barres longitudinales ?

• Quel est celui des barres transversales ?

• Si on coupe la barre centrale au milieu de l’élément, quel effet cela aura-t-il sur les forces dans les autres barres longitudinales, dans les barres transversales et dans les bielles comprimées ?

• Décrire à partir des résultats de l'applet deux possibles modes de rupture de l'échantillon
