Poutre cloison sous charges ponctuelles multiples

Considérons maintenant la poutre en béton armé précédente en divisant la charge en quatre charges équivalentes ayant la même résultante. Les dimensions de la bielle comprimée horizontale au centre de la poutre ainsi que les efforts dans l’armature restent donc identiques à la solution précédente.

Le comportement de cette poutre peut être représenté par un arc-et-câble ou par un modèle composé d’une série de bielles comprimées avec appui direct. Ces deux modèles sont statiquement équivalents et nous donnent la même quantité d’armature dans la zone tendue. Les deux modèles sont représentés ci-dessous :

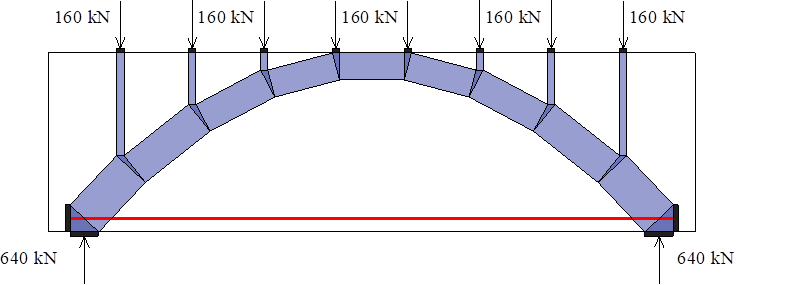

Modèle avec un arc-et-câble

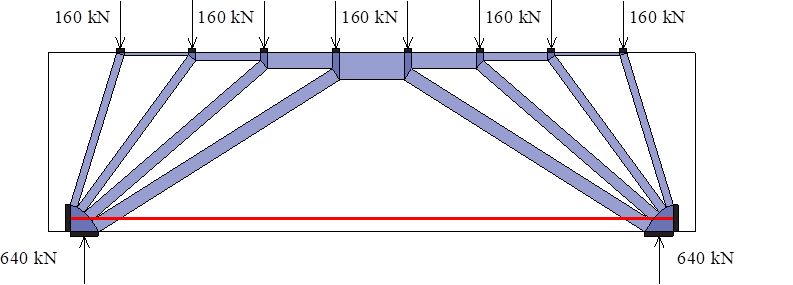

Modèle avec bielles à appui direct
