Poutre cloison sous charge repartie

En considérant maintenant la même poutre et en distribuant la charge uniformément sur toute sa portée, la résultante reste identique au cas précédant et l’effort de traction dans l’armature ne change pas. Le champ de contraintes peut être développé d’une manière analogue au cas précédent en remplaçant la charge unique pas une infinité de charges ponctuelles. Le champ de contraintes ABCD s’appelle un éventail. L’intensité de contraintes vaut f_ce à la ligne de discontinuité proche de l’appui et diminue hyperboliquement dans la direction radiale. Dans la région CDE existe un état de contraintes biaxial composé verticalement par la descente de la charge et horizontalement par l’effort de compression équilibrant la traction dans l’armature.

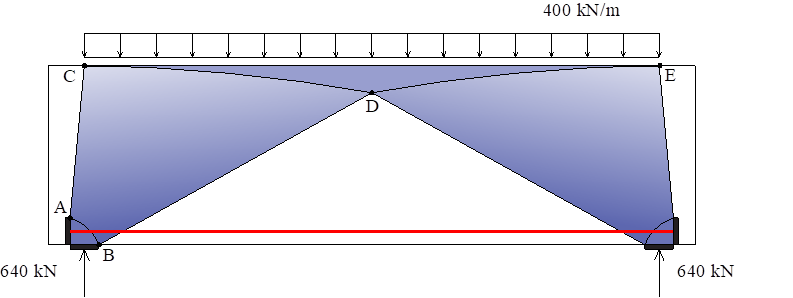

Modèle de champ de contrainte
