Poutre cloison plus élancée

Poutre cloison plus élancée

i-concrete aide

Modèle de treillis

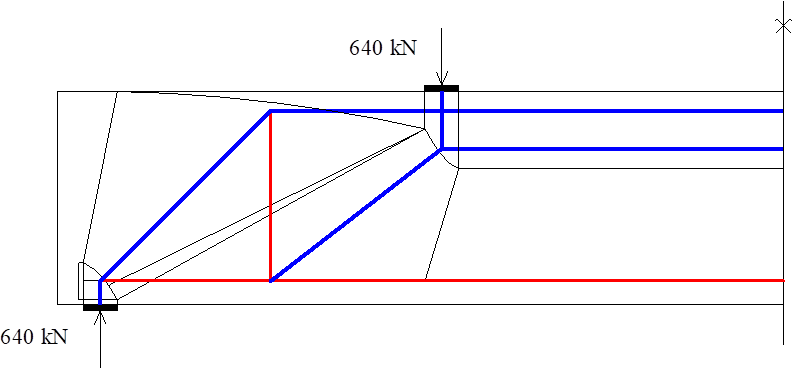

Dans l’exemple ci-dessous, grâce aux étriers, la bielle comprimée est moins inclinée. La charge ponctuelle est d’abord transférée par la bielle comprimée de droite jusqu’à l’armature inférieure. La composante horizontale de la bielle comprimée est transférée par adhérence à l’armature inférieure et la composante verticale est reprise vers le haut par les étriers. On admet que les étriers ont tous le même effort et vont créer avec les efforts de compression du bord supérieur une nouvelle bielle comprimée qui transfère la charge jusqu’à l’appui.
